天津市電力公司表示，該公司將國際先進技術應用于老舊線路改造。截至目前，總長度為11.26km的景衛220kV碳纖維復合芯鋁絞線線路已安全運行2年多，成為目前國內正在運行的同類線路中最長的一條。

copyright 123456

據悉，這種新型導線具有電阻孝耐高溫、耗能低、重量輕等優點，與同截面常規導線相比，可提高輸送能力50%以上，大大提高了用電高峰時段的供電穩定性。 123456

天津電網部分老舊線路實施改造，天津市電力公司在景順路到衛國道220kV雙回線路改造工程中首次使用了碳纖維復合芯鋁絞線。隨著城市的發展，用電需求不斷增大，城市及周邊地區的架空送電線路走廊越來越緊張。

123456

該條線路改造工程的施工人員表示，碳纖維復合芯鋁絞線在送電線路上的應用，不占用更多土地，實現了在不改動原有桿塔情況下對老舊線路增容改造，節省了造價。2年來，該條線路運行狀況良好，天津市電力公司已具備碳纖維復合芯鋁絞線在設計、施工、運行、檢修維護等方面的經驗，為天津市電網線路增容改造提供了技術支撐。

碳纖維復合材料在電線電纜中的應用 copyright 123456

碳纖維以其固有的特性賦予了其復合材料優異的性能，它具有高比強度、高比模量、耐高溫、耐腐蝕、耐疲勞、抗蠕變、導電、傳熱和熱膨脹系數小等一系列優異性能，從而為其在電線電纜行業中的應用提供了可能和必然。

（一）碳纖維加熱電纜的開發和應用

人們早就知道，以金屬材料為發熱體的電加熱技術已在各個領域得到了廣泛的應用。但是金屬絲在高溫狀態下表面易氧化，由于氧化層不斷的增厚，造成了有效通過電流的面積減小，增大了電流的負荷，因此易燒斷。在相同的允許的電流負荷面積下，金屬絲的強度比碳纖維低6－10倍，在使用過程中易折斷。

碳纖維是一種石墨的六方晶格層狀結構組成，是一種全黑體材料，因此在電熱應用中，表現出來的電熱轉換效率高。在特定的條件下，高溫不氧化，單位面積的電流的負荷強度和機械強度不發生改變。

目前碳纖維加熱電纜的應用如下： 123,123

低溫輻射發熱電纜地板采暖系統。

恒溫育雛箱、花房、苗圃、蔬菜大棚等保溫采暖。

道路化雪、機場跑道化雪：用于混凝土結構中樓面加熱的理想產品，也可以用在融雪裝置中，對屋面雨水和排水管進行防霜，還可以用于土壤加熱。 copyright 123456

管道、罐體保溫防凍：電伴熱產品近幾年在中國得到了大力的推廣和廣泛的應用。其應用領域主要集中在石油、化工、電力、鐵路和民用或商業建筑等。隨著中國電力工業的發展，以清潔、無二次污染的電能為主要能源的電伴熱產品市場前景非常廣闊，同時，也為電伴熱產品的性能提出了更高的要求。

足球場草坪、公共綠地土壤保溫：太陽能熱水器電能補充加熱器，主要用于在長期陰雨天或寒冬季節，因光照不足而導致太陽能熱水器水溫不能滿足生活、工程需要時，為補充熱能而設計的。它具有較強的耐酷暑、嚴寒和高溫潮濕環境的性能，并具有防干燒的功能。即使偶爾水箱缺水誤通電，也不至于燒壞電加熱器和水箱，故能確保安全使用。 123456

（二）碳纖維復合芯導線的開發和應用

123456

我國是個缺電的國家，不僅發電業的發展滯后，輸電業的弊端也凸現出來，輸電線路已不堪承受傳輸容量快速擴容的需求，由于過負荷造成的停電、斷電故障頻頻發生，電力傳輸成為電力工業發展的“瓶頸”，各國均在研究新型架空輸電路用導線，以取代傳統的鋼芯鋁絞線，碳纖維復合芯導線由此應運而生。

123,123

與鋼芯鋁絞線相比，碳纖維復合芯導線具有以下優點：

１．和同樣直徑的ACSR電纜相比，可以提供雙倍的載流容量。 內容來自123456

２．有效解決電纜下垂問題。 copyright 123456

３．可以在更高的溫度下工作，最高可達200攝氏度。

內容來自123456

４．線芯可以抗腐蝕，而且沒有雙金屬間腐蝕問題。 本文來自123

５．因為可以提供更高的載流容量，所以同時也有效的降低了工程成本。 copyright 123456

６．與相同直徑傳統電纜相比可以多容納28%的導體。

７．高強度線芯可以有效減少電纜架的數量，或降低電纜架的高度。

123456

８．有效減少電纜下垂，使地面生物更加安全 。

內容來自123456

除了上述提及的優點外，還可減少傳輸中電力的損耗，減少20%的塔桿，節省用地，減少有色金屬資源消耗，有助于構造安全、環保、高效節約型輸電網絡。 本文來自123

目前世界上只有美國和日本開發出這種新型導線，他們還達成默契：不向第三國輸出，日本一家碳纖維導線企業的產量就占到世界40%左右。

123456

目前我國電線電纜研究所、電力建筑研究院以及國家電網有限公司都已經開始了對ACCC導線的試驗研究工作。國內電纜廠家也加大與外方合作，將這種新型電纜引進到中國生產，積極推動我國架空輸電線路的技術革命。最近福建電網已經將該新型導線架設運行。

123456

（三）在高低溫、腐蝕等苛刻環境應用的可能

123,123

碳纖維細如蛛絲，三型碳纖維比強度是鋼的62倍以上，成形工藝性好，是一代新型工程材料，其彈性量高，抗變性能力比鋼大2倍多，抗拉強度30～40t/cm2pa,而比重還不到鋼的四分之一，是鋁合金的二分之一，高彈模量比鋼鐵大16倍，比鋁合金大12倍。且碳纖維比鋼等柔軟。因此，碳纖維可用于要求能承重、不易損傷內部元件的電纜的加強芯，如海底光纜等。

內容來自123456

碳纖維可以耐－180℃的低溫，在此條件下，許多材料都變的很脆，連堅固的鋼鐵也變的比玻璃還容易碎，而碳纖維在此條件下依舊很柔軟。因此，碳纖維復合芯可用于極寒（如南極考察研究等）條件下輸電載體的設計和制造。

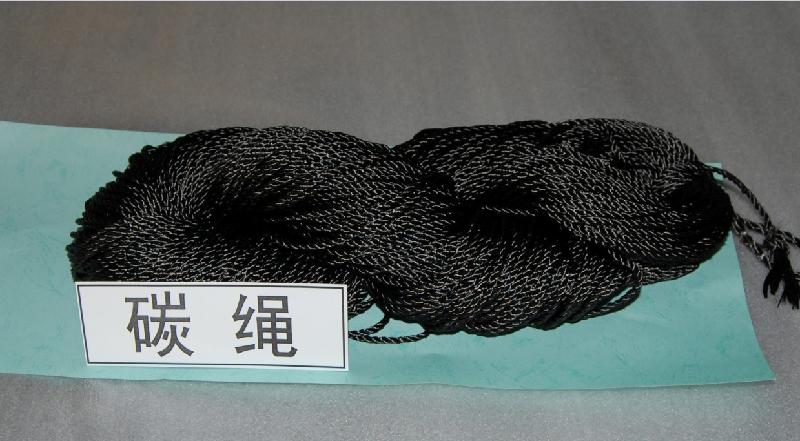

碳纖維又可以耐3000℃～3500℃的高溫，在此高溫下最好的耐熱鋼也變成鋼水，但在沒有氧氣的情況下，碳纖維沒有變化。碳纖維即使從3000℃的高溫快速冷卻到室溫也不會炸裂，因而可在急冷急熱的環境中工作。這為鋼鐵、冶金、鍋爐等行業中高溫特高溫場合電纜的設計提供了可能。此外，碳纖維紗、碳纖維繩、碳纖維布都可用于消防電纜產品的設計選用。 內容來自123456

碳纖維有超強的耐腐蝕性。金屬中耐腐蝕性最強的是黃金和鉑，在一份硝酸（濃度70％）和三份硫酸（濃度39％）配成的稱“王水”的溶液中黃金、鉑會被腐蝕的千瘡百孔，而“王水”中的碳纖維卻安然無恙。為各種化學環境下輕型耐化學腐蝕電纜的設計提供了新的思路。 本文來自123
